DIN6319 구형 와셔 볼록 및 오목 자체 정렬 와셔: 조립 각도 편차 수정

볼트 체결부에서 각도 편차가 발생하는 원인

중공업 제조 및 정밀 장비 조립에서 볼트 연결의 각도 편차는 가장 간과되지만 영향력이 있는 숨겨진 문제 중 하나입니다. 고르지 않은 가공 표면, 용접 변형, 장비 기초 정착 및 수동 설치 오류는 모두 평행하지 않은 피팅 평면으로 이어집니다. 장기간의 무거운 하중과 기계적 진동이 있는 경우 작은 기울기 각도로 인해 볼트에 굽힘 응력이 지속적으로 발생하여 나사산 마모, 볼트 피로, 풀림 및 갑작스러운 파손이 발생합니다.

대부분의 기존 조립 솔루션은 고정을 돕기 위해 일반 플랫 와셔 또는 스프링 와셔를 사용합니다. 그러나 이러한 기존의 패스너는 단순한 압력 분산 및 풀림 방지 역할만 수행합니다. 각도 보정 기능이 전혀 없으며 편심 굽힘력을 제거할 수 없습니다. 고정밀 금형, 유압 장비 및 무거운 강철 구조 시설의 경우 일반 와셔에 의존하면 조립 안정성이 크게 떨어지고 장비의 전체 ​​수명이 단축됩니다.DIN6319 구형 와셔 볼록 및 오목 자체 정렬 와셔업계에서 오랫동안 지속되어 온 조립 각도 편차의 문제점을 완벽하게 해결합니다. 독특한 볼록-오목 쌍 구형 구조는 경사진 설치 표면에 능동적으로 적응하고, 불규칙한 굽힘 응력을 균일한 축 압력으로 변환하며, 볼트 연결의 안전성과 안정성을 근본적으로 보호할 수 있습니다.

DIN6319 와셔 VS 기존 와셔: 핵심 성능 비교

엔지니어와 구매자가 다양한 작업 조건에 맞는 패스너를 정확하게 선택할 수 있도록 돕기 위해 자동 정렬 구형 와셔와 일반 평와셔/스프링 와셔 간의 심층적인 성능 비교를 수행합니다. 기존 와셔의 구조적 결함은 견고하고 기울어진 조립 시나리오에서 완전히 노출되는 반면 DIN6319 세트의 구조적 장점은 완전히 반영됩니다.

비교항목	일반 평와셔/스프링 와셔	DIN6319 구형 와셔 세트
각도 보상 능력	없음, 기울어진 표면에 적응할 수 없음	3~4° 각도 편차 보상, 활성 자체 정렬 지원
볼트 응력 상태	굽힘 응력 및 편심 하중 발생이 용이함	굽힘력 제거, 순수한 축 응력 베어링
진동 저항	열악하고 장기간 진동에 쉽게 풀리는 경우	안정적인 피팅, 효과적으로 진동 풀림 방지
서비스 수명	짧고 볼트 피로 손상을 일으키기 쉽습니다.	긴 서비스 수명, 장비 유지 관리 빈도 감소
적용 가능한 시나리오	편평하고 가벼운 하중 조립에만 적합	고하중, 고르지 않고 기울어진 조립을 위한 전문가용

기존 와셔는 가장 기본적인 고정 요구 사항만 충족할 수 있다는 점을 비교해 보면 분명합니다. 고르지 않은 조립 표면과 무거운 작업 조건에 직면하면 구조적 오류를 상쇄할 수 없습니다. 대조적으로,DIN6319 구형 와셔 볼록 및 오목 자체 정렬 와셔산업 오류 보상을 위해 전문적으로 설계되었습니다. 실제 설치 상태에 따라 피팅 각도를 자동으로 조정할 수 있어 각 볼트가 수직으로 균등하게 응력을 받게 됩니다. 이는 높은 표준의 산업 조립에서 대체할 수 없는 핵심 이점입니다.

구형 와셔 세트의 핵심 작동 원리

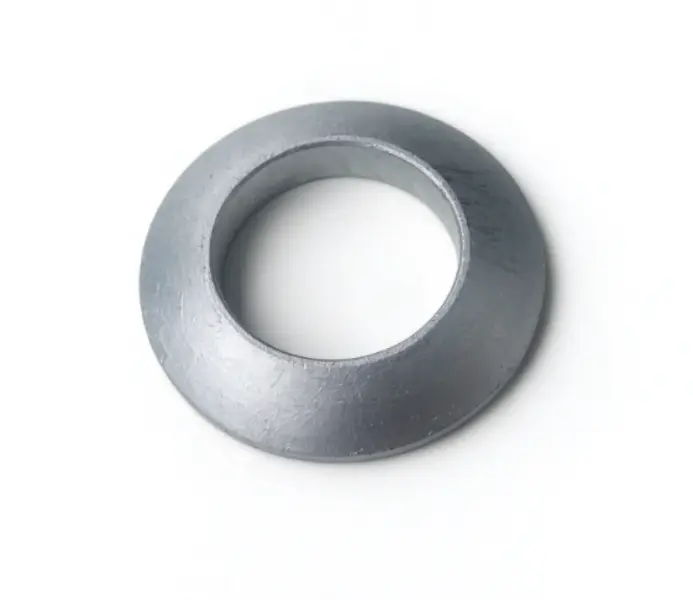

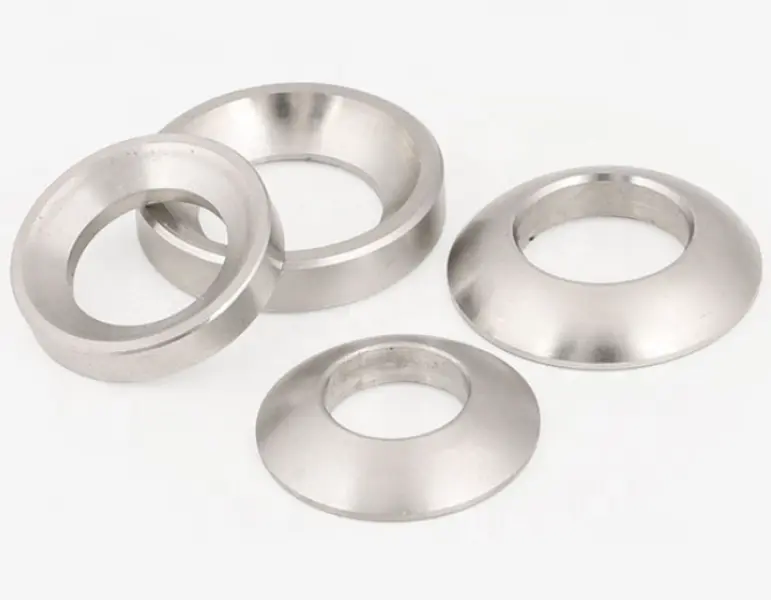

완전한DIN6319 자동 정렬 와셔 세트는 일치하는 C형 볼록 와셔로 구성됩니다.및 D형 오목 와셔. 정밀 단조 및 초미세 연삭 후 구면 접촉면이 매끄럽고 평평하며 피팅 정확도가 높고 슬라이딩 성능이 유연합니다. 장비 설치 중에 장착 평면이 기울어지거나 오프셋되면 볼록하고 오목한 곡면이 자유롭게 미끄러져 각도 자체 수정이 완료되어 볼트와 눌려진 작업물 표면이 완전히 고정될 수 있습니다.

이 작동 원리는 기존 플랫 개스킷의 강제 조립 상태를 완전히 바꿉니다. 설치 오류의 강제 보정으로 인한 볼트 비틀림 및 굽힘을 방지하고 연결 시스템이 항상 최적의 응력 상태를 유지하며 기계 장비의 전반적인 강성과 안정성을 크게 향상시킵니다.

재료 등급	최대 연속 작동 온도	권장 토크 계수	적용 가능한 환경 팁
C45 탄소강	220℃	0.14~0.18	일반산업, 금형내부조립
A2 스테인레스 스틸	300℃	0.18~0.22	습한 실내, 일반적인 부식 방지 장면
A4 스테인레스 스틸	315℃	0.19~0.23	해안 염수분무, 화학적 부식성 환경

소재 및 표면처리 실용가치

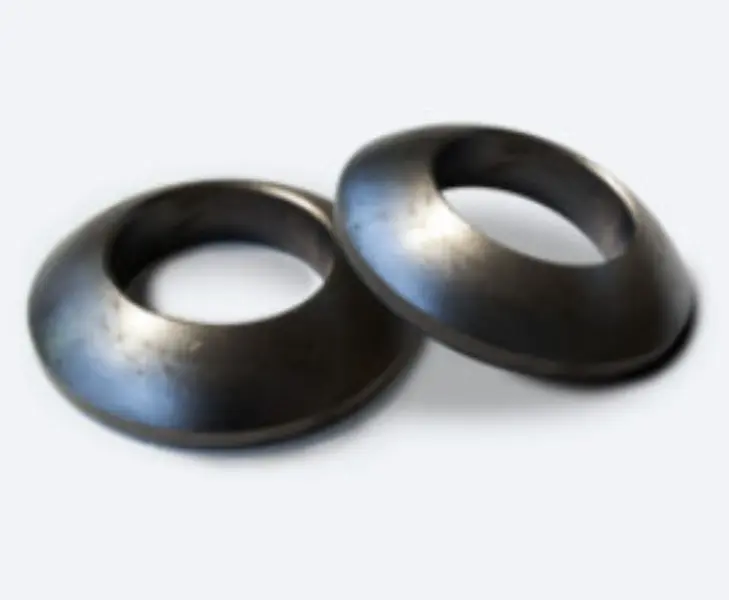

다양한 소재와 표면 처리 구성으로 세탁기의 환경 적응성을 목표로 삼았습니다.DIN6319 구형 와셔 볼록 및 오목 자체 정렬 와셔다양한 재료 옵션을 채택합니다. 흰색 파란색 아연 도금이 적용된 C45 탄소강 와셔는 균일한 코팅과 안정적인 방청 성능을 갖추고 있어 대부분의 실외 및 일반 산업 조립 시나리오에 적합합니다. 흑색 산화물 처리된 제품은 마찰이 적고 눈부심이 반사되지 않아 정밀 금형 내부 클램핑에 더 적합하고 금형 가공 정확도에 영향을 주지 않습니다. A2/A4 스테인리스 스틸 와셔는 표면 도금 보호 기능을 포기하고 내산화성 및 내식성을 갖추고 있어 높은 습도, 염수 분무 및 가혹한 화학 작업 조건에 완벽하게 적응합니다.

모든 재료는 인증된 대형 제철소에서 공급되며 안정적인 기계적 특성과 신뢰할 수 있는 경도를 갖추고 있어 장기간의 높은 압력에도 와셔가 변형되거나 파손되지 않습니다. 맞춤형 표면 처리 및 특수 크기 제품이 지원되어 맞춤형 엔지니어링 요구 사항을 충족합니다.

일반적인 애플리케이션 시나리오

강력한 각도 보정과 응력 균형 성능으로DIN6319 구형 와셔 볼록 및 오목 자체 정렬 와셔고정밀 및 중장비 산업 분야에서 널리 사용됩니다. 금형 산업에서는 반복적인 클램핑과 열팽창 및 수축으로 인해 금형 플레이트 변형과 평탄도 편차가 발생하며 자동 정렬 와셔 세트는 작은 각도 오류를 자동으로 보정하여 금형 조임력을 안정적으로 유지합니다.

중장비, 유압 장비, 철강 구조 엔지니어링 및 발전기 베이스 조립에서는 기초 침하 및 장비 설치 편차가 일반적입니다. DIN6319 와셔 세트는 볼트 조인트의 불균일한 응력 문제를 효과적으로 해결하고, 장비 진동과 느슨한 연결을 방지하며, 기계 시스템의 장기적으로 안정적인 작동을 보장합니다. 기계 설계 및 장비 업그레이드에 꼭 필요한 최적화된 체결 액세서리입니다.

표준화된 포장 및 수출 배송 보증

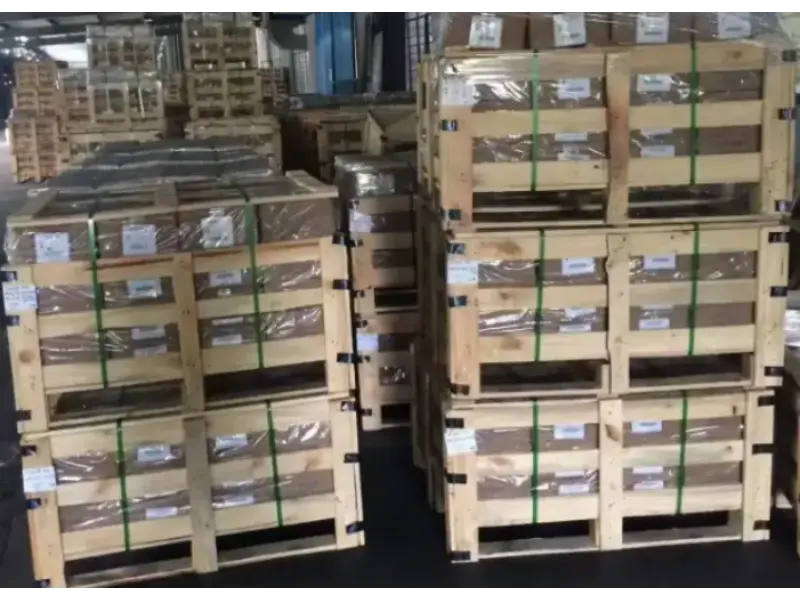

전문 수출 지향형 패스너 제조업체인 Ningbo Gangtong Zheli Fasteners Co., Ltd.는 장거리 국경 운송 중 제품 무결성을 보장하기 위해 모든 완성된 세탁기에 대해 엄격한 수출 등급 표준화 포장을 채택합니다. 기존 제품은 방수 및 방습 플라스틱 내부 가방으로 포장되어 있으며, 두꺼워진 강화 상자 외부 포장과 일치하여 제품 표면의 녹, 긁힘, 충돌 및 변형을 효과적으로 방지할 수 있습니다.

대량 수출 주문 및 수준 높은 고객 주문에 대해 맞춤형 나무 상자 포장 및 팔레트 포장을 지원하여 운송 안전을 더욱 강화합니다. 모든 포장은 브랜드 수출 및 창고 관리 요구 사항을 충족하기 위해 맞춤형 고객 브랜드 로고와 독점 라벨을 지원할 수 있습니다. 각 배송 전에 당사 팀은 제품 외관, 크기 및 수량에 대한 전체 검사를 실시합니다.DIN6319 구형 와셔 볼록 및 오목 자체 정렬 와셔,국제 수출 표준에 따라 엄격하게 분류 및 포장하고 지원 문서 대조를 완료하여 전 세계 고객에게 안전하고 장벽 없는 상품 배송을 보장합니다.

Ningbo Gangtong Zheli 패스너를 선택하는 이유

우리는 성숙한 생산 기술과 완벽한 품질 검사 시스템을 바탕으로 높은 표준 DIN 표준 패스너의 R&D 및 생산에 중점을 두고 있습니다. 모두DIN6319 구형 와셔 볼록 및 오목 자체 정렬 와셔제품은 엄격한 치수 공차와 우수한 호환성을 바탕으로 독일 산업 표준에 따라 생산됩니다.

원자재 입고 검사, 정밀 가공, 표면 처리부터 완제품 포장 및 배송까지 모든 링크가 표준화된 품질 관리를 구현합니다. 우리는 샘플 테스트 서비스, M6에서 M64까지의 풀 사이즈 맞춤화, 안정적인 재고 공급 및 전문적인 사전 판매 및 판매 후 기술 지원을 제공합니다. 신뢰할 수 있는 제품 품질과 사려 깊은 수출 서비스를 통해 우리는 유럽, 미국, 동남아시아 및 기타 지역의 고객과 장기적인 협력 관계를 구축하여 글로벌 산업용 패스너 시장에서 폭넓은 인정을 받았습니다.

FAQ

Q1: 볼록 와셔와 오목 와셔를 완전한 세트로 사용해야 합니까?

A1: 그렇습니다. 일치하는 C형 볼록 및 D형 오목 와셔 그룹만이 조립 각도 편차를 보상하는 자동 정렬 기능을 실현할 수 있습니다. 단일 와셔는 슬라이딩 핏을 형성할 수 없으며 각도 보정 효과를 얻을 수 없습니다.

Q2: DIN6319 구형 와셔와 일반 와셔의 가장 큰 차이점은 무엇입니까?

A2: 핵심적인 차이점은 각도 보정 기능입니다. 일반 와셔는 압력만 분산시킬 수 있는 반면, DIN6319 자동 정렬 와셔는 설치 기울기를 적극적으로 수정하고 볼트 굽힘 응력을 제거하며 견고한 연결부의 안전성과 서비스 수명을 크게 향상시킬 수 있습니다.

Q3: DIN6319 와셔를 고온 및 부식성 환경에서 사용할 수 있습니까?

A3: 그렇습니다. 우리는 다양한 재료 옵션을 가지고 있습니다. A2/A4 스테인레스 스틸 모델은 부식성 환경에 적응하고 고급 소재는 지속적인 고온 작업 조건을 견딜 수 있어 다양한 혹독한 시나리오의 사용 요구 사항을 충족합니다.
