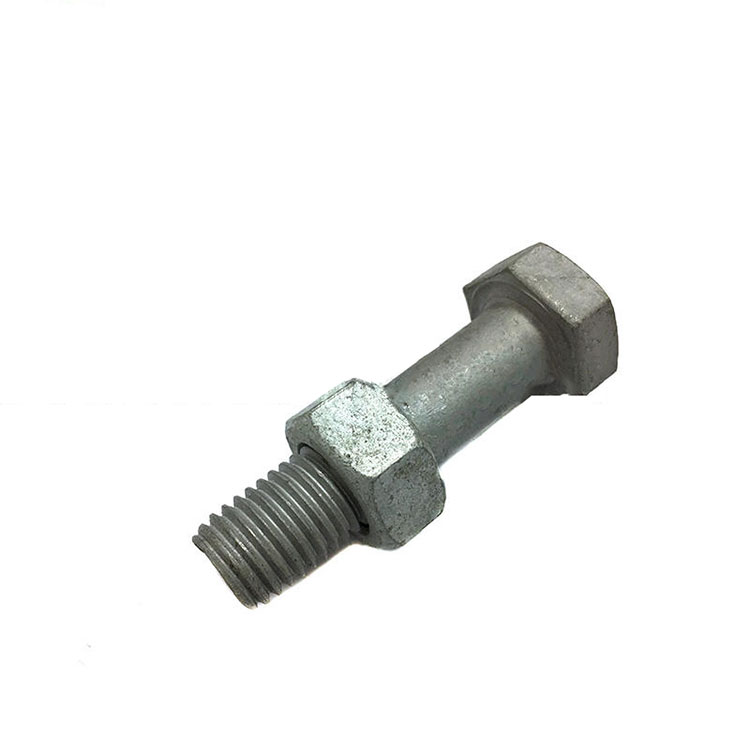

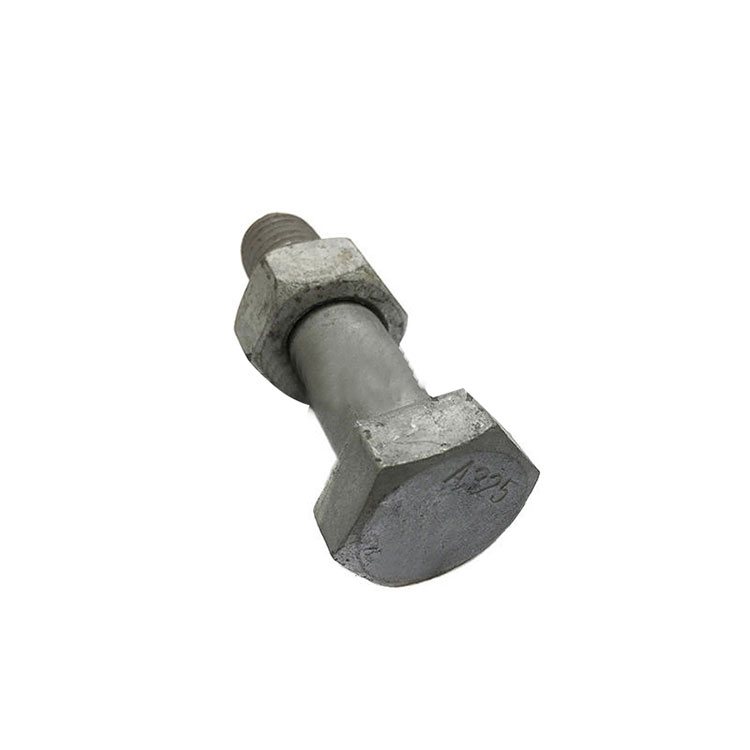

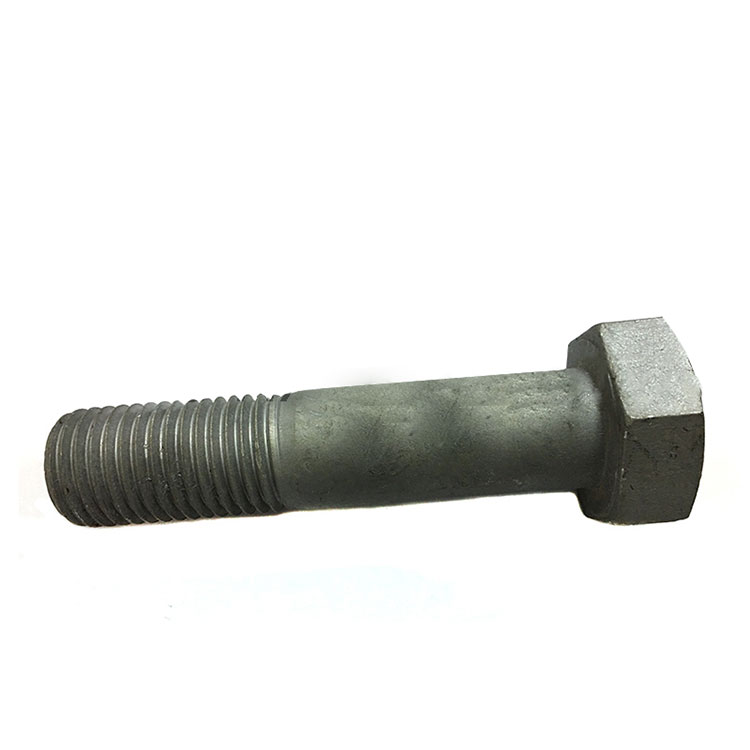

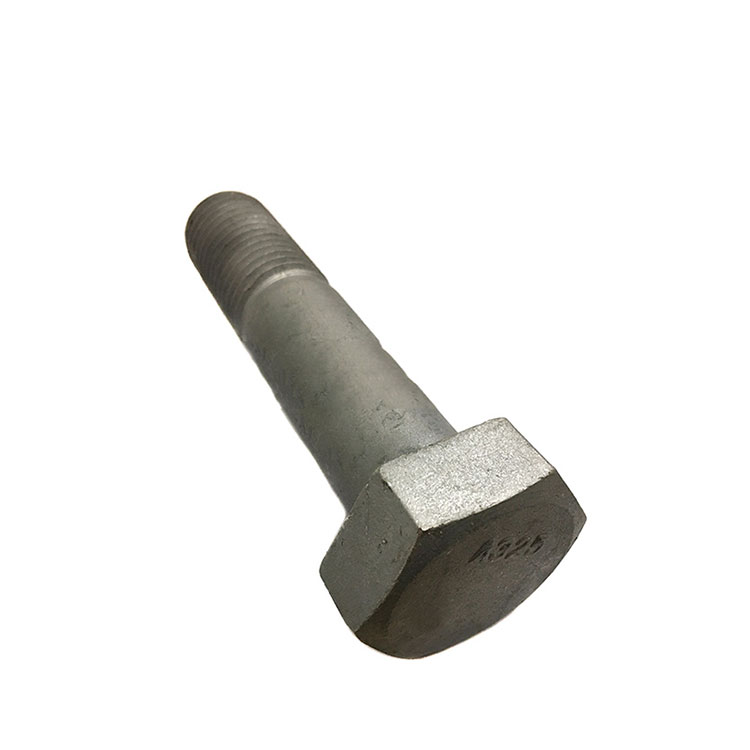

무거운 육각 볼트에는 표준(마감) 육각 머리보다 머리가 더 큽니다. 표준 대형 육각 볼트는 중저탄소강으로 제작됩니다. 대형 헤드는 클램핑 하중을 더 넓은 영역에 분산시키는 더 큰 베어링 표면을 제공합니다.
무거운 육각 구조용 볼트는 강철 간 구조 연결용으로 설계되었습니다. 결과적으로 일반적으로 매우 짧습니다. A325 및 A490 사양은 앵커 볼트를 포함한 일반 용도로 사용되지 않습니다. 이러한 응용 분야에서는 A325를 A449로, A490을 A354 등급 BD로 대체하는 것을 고려해야 합니다.
무거운 육각 구조용 볼트는 강철 간 구조 연결용으로 설계되었습니다. ASTM A325 및 A490 사양은 1/2" 직경에서 1-1/2" 직경까지 고강도의 무거운 육각 구조용 볼트를 다룹니다. 이 볼트는 구조적 연결에 사용하도록 고안되었으므로 표준 육각 볼트보다 나사산 길이가 더 짧습니다. A325 및 A490 사양은 일반 용도로 사용되지 않습니다.
ASTM A490 사양은 담금질 및 템퍼링된 합금강, 직경 1/2"에서 직경 1-1/2"까지, 최소 150ksi 인장력을 갖는 무거운 육각형 구조용 볼트를 다룹니다. A490 볼트는 A325 육각 캡 나사 무거운 육각 구조용 볼트와 적용 및 치수가 유사하지만 중간 탄소강이 아닌 합금강으로 만들어져 강도가 더 높은 패스너가 됩니다.
볼트 길이 공차 | ||||
공칭 길이, 인치 | 공칭 크기, 인치 | |||
1/2 | 5⁄8 | 3/4부터 1까지 | 11⁄8부터 11⁄2까지 | |
6인치를 통해. | -0.12 | -0.12 | -0.19 | -0.25 |
6인치 이상 | -0.19 | -0.25 | -0.25 | -0.25 |
무거운 육각 볼트 - 기계적 특성 | |||
등급 | 크기 | 인장 ksi 분 | ksi 분을 수확하십시오 |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | 최대 2 1/2 | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
볼트 직경 | D | F | C | H | T | |||||
몸체 직경 | 평면 폭 | 모서리 너비 | 키 | 스레드 길이 | ||||||
맥스 | 기초적인 | 맥스 | 최소 | 맥스 | 최소 | 기초적인 | 맥스 | 최소 | 기초적인 | |
1/2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
