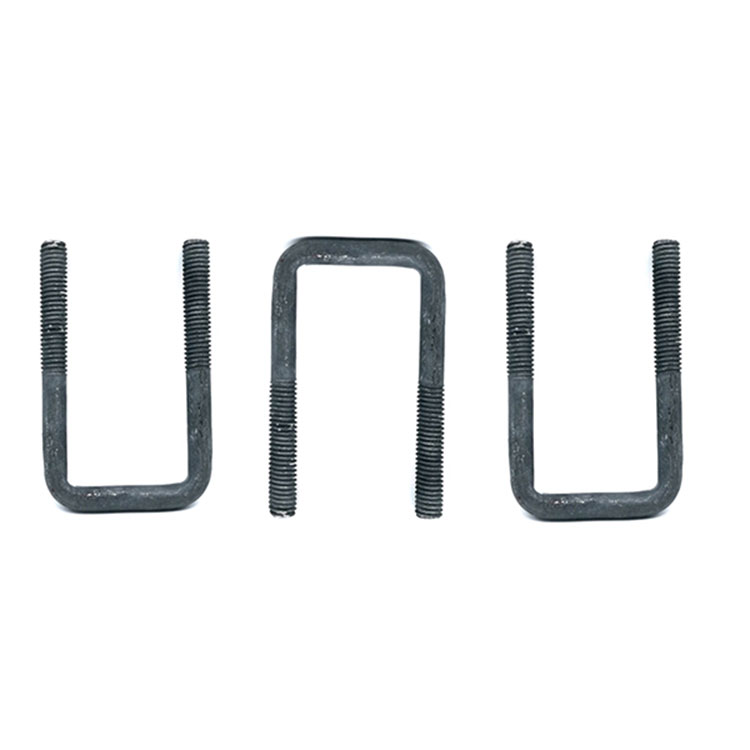

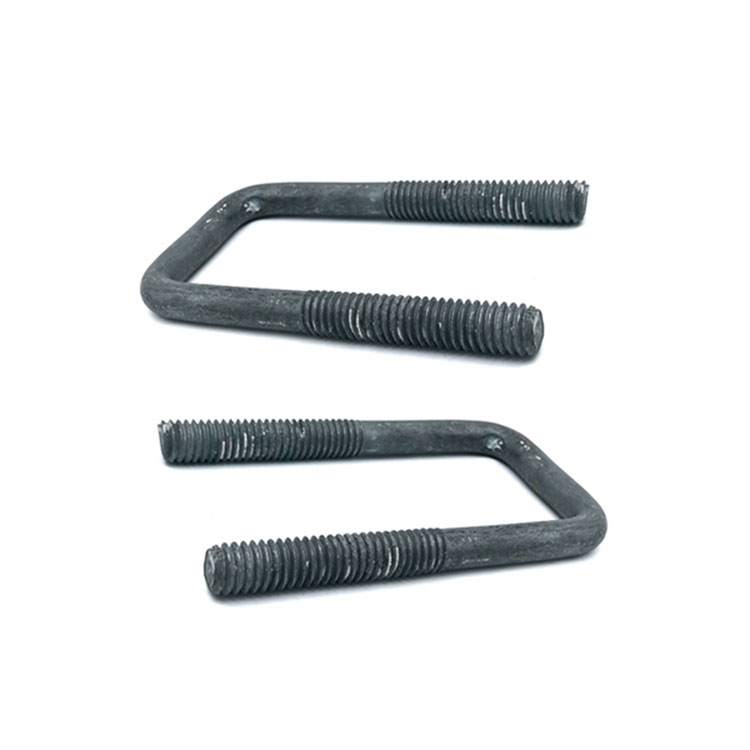

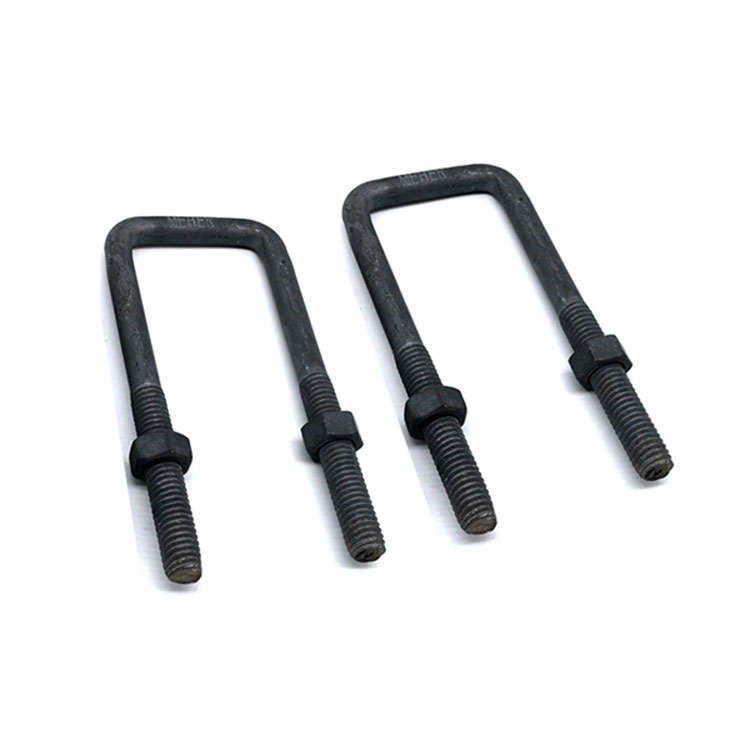

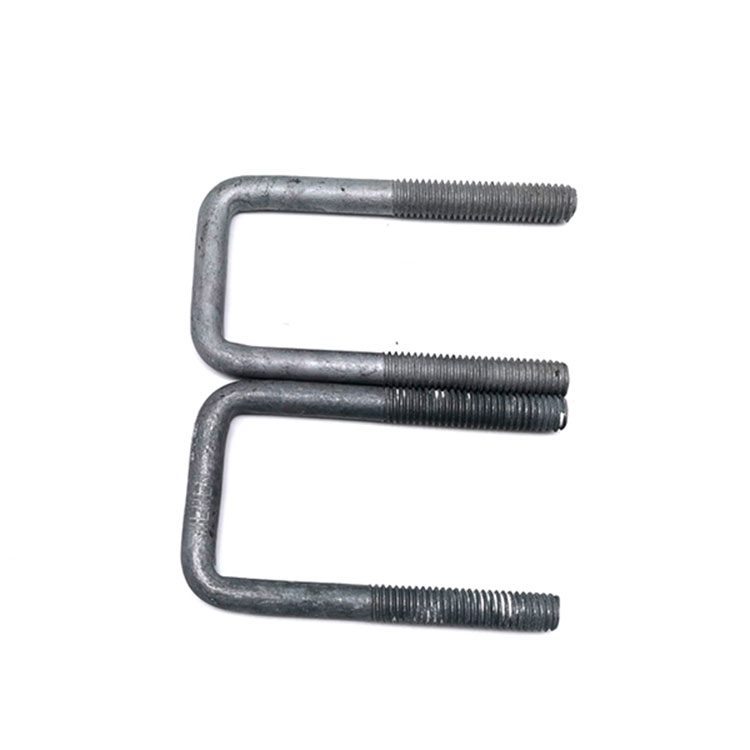

Gangtong Zheli에서 중국산 너트가 포함된 4.8/8.8 등급 탄소강 용융 아연 도금 전기 타워 피팅 연마 HDG DIN3570 U 볼트의 다양한 제품을 찾아보세요. 협력을 기대하면서 전문적인 애프터 서비스와 적절한 가격을 제공하십시오.
U자 모양이고 양쪽 끝에 나사산이 있는 U-볼트는 전통적으로 배관, 특히 유체와 가스를 운반하는 배관을 지지하는 데 사용되었습니다. 크기 조정은 지원하려는 파이프의 크기를 언급하면서 파이프 작업 엔지니어에게 친숙한 용어를 사용하여 정의되었습니다. 예를 들어, 엔지니어는 원하는 U-볼트 크기를 나타내는 해당 분야 전용 용어인 "40 공칭 보어 U-볼트"를 요청할 수 있습니다.
흥미롭게도 이 "40 공칭 보어" 참조는 U-볼트 자체의 물리적 크기나 치수와 직접적으로 일치하지 않습니다. 대신, 지지할 파이프의 내부 직경을 나타냅니다. 엔지니어는 이 측정값을 사용하여 설계 단계에서 파이프의 유체 또는 가스 운반 용량을 결정합니다.
그러나 이제 다양한 유형의 튜브나 라운드 바를 고정하기 위해 더 많은 사용자가 U-볼트를 사용하고 있으므로 이러한 폭넓은 사용을 수용하려면 보다 사용자 친화적인 측정 시스템이 필요합니다.
기준: | DIN, ASTM/ANSI JIS(ISO, AS, GB) | ||||||
재료 | 스테인레스 스틸: SS201, SS303, SS304, SS316,SS316L,SS904L,F593 | ||||||
강철 등급: DIN: Gr.4.6,4.8,5.6,5.8,8.8,10.9,12.9; SAE: Gr.2,5,8; ASTM: 307A,307B,A325,A394,A490,A449, | |||||||
마무리 손질 | 아연(노란색, 흰색, 파란색, 검정색), 홉 딥 아연 도금(HDG), 흑색 산화물, Geomet, Dacroment, 양극 산화 처리, 니켈 도금, 아연-니켈 도금 |
||||||
생산 프로세스 |
M2-M24:냉간 단조, M24-M100 열간 단조, 맞춤형 화스너를 위한 가공 및 CNC |
||||||
맞춤형 제품 리드타임 |
성수기: 15~30일, 비수기: 10~15일 | ||||||
재고 제품 | 강철: GB5783 및 GB5782의 4.8등급 DIN6923,8.8등급 10.9등급 스테인레스 스틸: 모든 DIN 표준 스테인레스 스틸 볼트 |
||||||
Gangtong Zheli Fastener에서 표준 패스너 무료 샘플을 받으세요 | |||||||
더 많은 정보를 원하시면 www.gtzlfastener.com을 방문하세요. |
U-볼트 사양 | ||||
스레드 직경 | 다리 사이의 너비 | 내부 길이 | 스레드 길이 | 파이프 크기 |
1/4"-20 | 3/4" | 1 3/4 | 3/4" | 3/8" |
1/4"-20 | 3/4" | 2 1/4 | 1 1/2 | 3/8" |
1/4"-20 | 1" | 1 3/4 | 3/4" | 1/2" |
1/4"-20 | 1-1/8" | 2 | 3/4" | 3/4" |
1/4"-20 | 1-3/8" | 2 1/4 | 3/4" | 1" |
1/4"-20 | 1 3/4 | 2 3/4 | 1 | 1 1/4 |
1/4"-20 | 2 | 3 1/4 | 1 1/4 | 1 1/2 |
1/4"-20 | 1 1/2 | 3 1/2 | 2 | 1 |
5/16"-18 | 1 3/8 | 2 3/16 | 1 | 1 |
5/16"-18 | 1 3/8 | 3 11/16 | 1 1/2 | 1 |
5/16~18 | 1 3/4 | 2 11/16 | 1 | 1 1/4 |
5/16~18 | 2 | 2 11/16 | 1 | 1 1/2 |
5/16~18 | 2 | 3 11/16 | 1 1/2 | 1 1/2 |
5/16~18 | 2 1/2 | 3 3/16 | 1 1/2 | 2 |
3/8"-16 | 1 | 2 1/4 | 1 1/4 | 1/2" |
3/8"-16 | 1 3/8 | 3 1/8 | 1 1/2 | 1 |
3/8"-16 | 1 1/2 | 2 1/2 | 1 1/4 | 1 |
3/8"-16 | 2 | 3 1/8 | 1 1/4 | 1 1/2 |
3/8"-16 | 2 1/2 | 3 5/8 | 1 1/2 | 2 |
3/8"-16 | 3 | 4 1/8 | 1 1/2 | 2 1/2 |
3/8"-16 | 3 5/8 | 4 5/8 | 1 1/2 | 3 |
1/2"-13 | 3 | 4 1/2 | 1 1/2 | 2 1/2 |
1/2"-13 | 3.5 | 5 | 1 1/2 | 3 |
1/2"-13 | 4 | 5 1/2 | 1 1/2 | 3 1/2 |
1/2"-13 | 4.625 | 6 | 1 1/2 | 4 |
1/2"-13 | 5.625 | 7 | 2 | 5 |
1/2"-13 | 6.75 | 8 | 2 | 6 |
1/2"-13 | 8.75 | 10 3/8 | 2 | 8 |
5/8"-11 | 8.75 | 11 1/2 | 4 |
8 |
